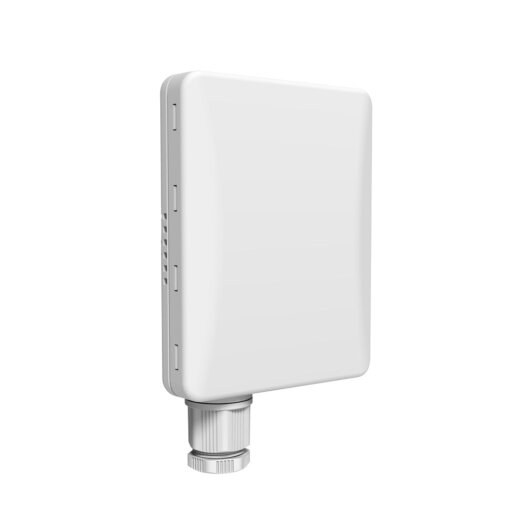

LigoWave LigoDLB 5-15N - 5GHz CPE, IP65 / Outdoor, 15dBi Panel Richtantenne
Die LigoDLB 5-15N ist eine 5GHz WLAN CPE mit hohem Leistungspotenzial. Dank der hohen TX-Sendeleistung (bis zu 29dBm) und der integrierten Dual-Pol Richtantenne mit 15dBi Leistungsgewinn eignet sich die DLB 5-15N CPE bestens für den Aufbau von stabilen PtP Verbindungen auf mittleren Distanzen.
Die LigoDLB 5-15N CPE ist mit der LigoWave Dual-Firmware Funktion ausgestattet. Somit sind Remote-Software-Updates gewährleistet, selbst wenn ein Stromausfall den Update-Prozess unterbricht. Das Gerät wird neu gestartet, mit der vor dem Ausfall vorhandenen Firmware-Version / Konfiguration.
Das Gehäuse ist aus sehr robustem Polycarbonat-Kunststoff gefertigt und hält auch direkter Sonneneinstrahlung ohne Rissbildung stand. Die DLB 5-15N ist IP65 Klassifiziert um eine hohe Zuverlässigkeit und einen langjährigen Betrieb zu gewährleisten.
Die LigoWave DLB 5-15N ist mit einem Erdungsanschluss und einem geerdeten 24-Volt PoE Injector ausgestattet um eine fachgerechte, gegen Überspannungen abgesicherte Installation der DLB 5-15N zu ermöglichen.
Highlights:
- 5.150 - 5.850 GHz (FCC 5.150 - 5.250 und 5.725 - 5.850 GHz)
- 80,000 PPS
- 170 MBit Kapazität
- Hohe TX Sendeleistung (bis zu 29dBm)
- Integrierte 15dBi Richtantenne
- Leistungsstarkes Betriebssystem
- iPoll2 Ptotokoll
- Wetterfestes Design (IP65)
- Steuerung über WNMS möglich
- HTML 5 Webinterface
Neue Hardware-Plattform
Die leistungsstarke CPU der neusten Generation sorgt für eine noch höhere Leistung und ermöglicht so einen TCP/IP Datendurchsatz von bis zu 170Mbps bei bis zu 80.000 Paketen / Sekunde. Der große Arbeitsspeicher verbessert die Performance von PtMP Verbindungen bei denen mehrere Benutzer / Clients auf eine Basisstation verbunden werden.
Neues OS
Das neue Betriebssystem enthält alle wesentlichen und erweiterte Funktionen / Merkmale für PtP / PtMP Netzwerke. Die Benutzeroberfläche ist in HTML-5 mit ansprechendem Design gebaut. Zu den neusten Features gehören IPv6-Bridge und IPv6-Router Unterstützung, SSDP und Bonjour Discovery, flexible Traffic Verwaltung und ein SSTP-Client. Die neue LigoWave DLB Generation is Abwärtskompatibel zu der Deliberant mit APC-Serie (ab Firmware-Version v7.0) auch bei Verwendung des iPoll Protokolls.
iPoll 2
Das iPoll2-Protokoll verwendet eine zentrales Steuerungsschema und sorgt für eine reibungslose Paketübertragung für Sprache, Video und Daten. Somit wird ein echter TCP/IP Durchsatz von bis zu 170 MBit ermöglicht.
Nutzungsempfehlung:
- Punkt-zu-Punkt Verbindung mit zwei LigoDLB 5-15N: 7 km / 6.21 mi
- Punkt-zu-Multipunkt mit einer LigoDLB 5-15N als Client: 5 km / 3.11 mi
- Punkt-zu-Punkt bei vollem Durchsatz mit zwei LigoDLB 5-15N: 5 km / 3.11 mi
Maximaler Datendurchsatz: 170 MBit
WNMS
Alle Geräte der DLB Serie von LigoWave können mittels WNMS (Wireless Network Management System) verwaltet und überwacht werden. Die einzigartige Softwarelösung vereinfacht eine Vielzahl von Management- und Überwachungsaufgaben für den Netzwerkadministrator.
Der DLB 5-15N ist zur Montage an einer Wand, an einem Mast oder einer Wandhalterung vorgesehen. Entsprechendes Montagezubehär ist im Lieferumfang enthalten.
Downloads:
Technisches Datenblatt
Technische Daten:
| Hersteller / Modell: |
LigoWave / LigoDLB-5-15N |
| Freqnezband: |
5.1-5.9 GHz |
| Unterstützte WLAN Standards: |
IEEE 802.11a: 54Mbps
IEEE 802.11n: 300Mbps |
| Operation Modi: |
Access point (auto WDS), access point (iPoll 2), station (WDS, iPoll 2), station (ARP NAT) |
| Erweiterte Funktionen: |
ATPC (automatic transmit power control), DFS 3, auto-channel, auto-modulation, WMM |
| Sicherheit: |
WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, User isolation, UAM (web portal authentication) |
| TX Power: |
max. 29dBm |
| RX Sensitivity: |
min. -97dBm |
| TCP/IP Datendurchsatz: |
170 MBit |
| Radio mode: |
MIMO 2x2 |
| Channel Size: |
5, 10, 20, 40 MHz |
| Modulation Scheme: |
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK) |
| Fehler Korrektur: |
FEC, Selective ARQ |
| Ethernet Interface: |
1 x 10/100 BASE-TX (Cat. 5, RJ-45) |
| Networking Modes: |
Router, Bridge |
| Networking: |
NAT, static routing, firewall, port forwarding, VLAN, traffic shaping |
| WAN Modes: |
Static IP, DHCP client, PPPoE client |
| Antenne: |
Integrierte Richtantenne |
| Leistungsgewinn: |
15dBi |
| Polarisation: |
Dual linear |
| Cross-pol Isolation: |
27dBi |
| VSWR: |
max. 1.4:1 |
| H-pol Öffnungwinkel (6 dB): |
35° |
| V-pol Öffnungwinkel (6 dB): |
35° |
| Steingungswinkel: |
35° |
| max. Leistungsverbrauch: |
4,5 Watt |
| Stromversorgung: |
12-24V passive PoE
(24V Power Injector included) |
| Anwendungsgebiet: |
Innen- und Außenbereich (IP65) |
| Abmessungen: |
15cm x 11.5cm x 5.5cm |
| Gewicht: |
0.450 kg |
| IP Schutzklasse: |
IP65 |
| Betriebstemperatur: |
-40°C to +65°C |
| Luftfeuchtigkeit: |
0% to 90% (nicht kondensierend) |
Lieferumfang:
| 1 x LigoWave LigoDLB 5-15N |
| 1 x 24V Passiv PoE Injector |
| 1 x Montagezubehör |
