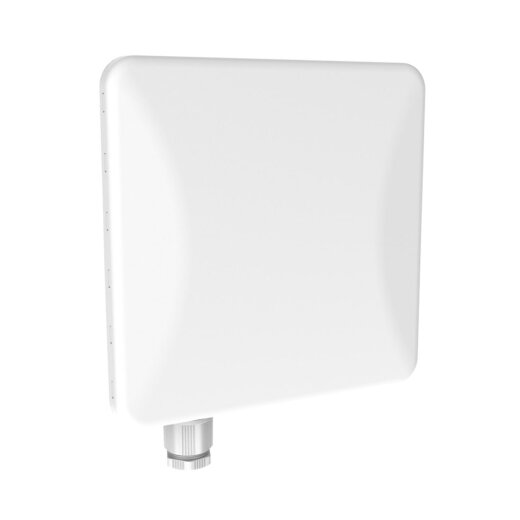

Die LigoDLB 5-20ac ist eine 802.11ac CPE mit äußerst hohem Leistungspotenzial. Dank der hohen TX-Sendeleistung (bis zu 30dBm) und der integrierten Dual-Pol Richtantenne mit 20dBi Leistungsgewinn eignet sich die DLB 5-20ac CPE bestens für den Aufbau von stabilen PtP Verbindungen auf hohen Distanzen.
Unglaublich performant
500+ Mbit TCP/IP Datendurchsatz - ein Ergebnis der leistungsstarken Hardware mit 802.11ac Technologie und dem proprietären Datenübertragungsprotokoll iPoll3. Die Verwendung des QCA 9563 Prozessors (750 MHz), dem QCA 9882 WLAN-Modul, 64 MB RAM und 16 MB Flash-Speicher bieten sind eine ideale Lösung für Kapazitätintensive Anwendungen. Der 24V PoE Gigabit Ethernet-Port (passive PoE) ermöglicht die volle Ausnutzung der verfügbaren Kapazität. Die Geräte der LigoDLB ac Serie sind abwärtskompatibel zu LigoDLB Geräten, die das iPoll-Protokoll verwenden. So können Sie Stück für Stück Ihr Netzwerk erweitern oder langfristig auf den neuen 802.11ac Standard aktualisieren.
Neue Bauform
Die Bauform des Gehäuses ist jetzt noch deutlich kompakter sowie leichter, behält aber die IP-66 Wetterschutzklasse. Das neue Design hat keine Metallteile, sodass die LigoDLB ac Komponenten noch leichter und korrosionsbeständiger sind.

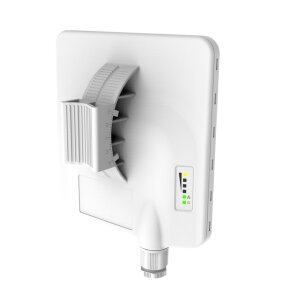

Innovatives Montagesystem
Die verstellbare Montagehalterung ist sehr einfach zu montieren. Die Halterung besteht aus zwei einfach zu verbindenden Komponenten, die das Kippen der LigoDLB ac CPE bei der Installation auf einem Mast ermöglichen.
Leistungsstarkes Betriebssystem
Das LigoDLB OS ist ein hochfunktionelles und einfaches Betriebssystem, welches eine einfache und schnelle Konfiguration, auch für ungeübte Benutzer ermöglicht. Der hohe Datendurchsatz von bis zu 500MBit erlaubt einen stabilen Betrieb für VoIP und IPTV Dienste. Zudem steuert der LigoWave Smart QoS-Mechanismus die Datenströme so, dass die Bandbreite optimal auf die Dienste verteilt werden, um einen flüssigen Betrieb zu ermöglichen. Das Betriebssystem enthält alle wesentlichen und erweiterte Funktionen / Merkmale für PtP / PtMP Netzwerke. Die Benutzeroberfläche ist in HTML-5 mit ansprechendem Design gebaut. Zu den neusten Features gehören IPv6-Bridge und IPv6-Router Unterstützung, SSDP sowie Bonjour Discovery, flexible Traffic Verwaltung und ein SSTP-Client.
Integrierter Überspannungsschutz
Die LigoWave DLB 5-20ac ist mit einem Erdungsanschluss und einem geerdeten 24-Volt PoE Injector ausgestattet, um eine fachgerechte, gegen Überspannungen abgesicherte Installation der LigoDLB 5-20ac zu ermöglichen.
iPoll 3 – Noch mehr Performance!
Das iPoll Protokoll von LigoWave ist eine innovative Lösung, um Übertragungsengpässe sowie Inteferenzen zu vermeiden und ebenso einen enorm hohen Datendurchsatz zu ermöglichen.
Nutzungsempfehlung:
- Punkt-zu-Punkt Verbindung mit zwei LigoDLB 5-20ac: 15 km / 9.32 mi
- Punkt-zu-Multipunkt mit einer LigoDLB 5-20ac als Client: 10 km / 6.21 mi
Maximaler Datendurchsatz: 500 MBit
Highlights:
- 500+ MBit Datendurchsatz
- Hohe TX Sendeleistung (bis zu 30dBm)
- iPoll 2/3 Ptotokoll
- Integrierte 20dBi Richtantenne
- Integrierter Überspannungsschutz
- Extrem leichte Bauform
- Wetterfestes Gehäuse (IP65)
- Innovatives Montagesystem
- Steuerung über WNMS möglich
- HTML 5 Webinterface
WNMS
Alle Geräte der DLB Serie von LigoWave können mittels WNMS (Wireless Network Management System) verwaltet und überwacht werden. Die einzigartige Softwarelösung vereinfacht eine Vielzahl von Management- und Überwachungsaufgaben für den Netzwerkadministrator.
LinkCalc
Der Link-Calculator von LigoWave ist ein Planungswerkzeug, das online unter folgender Adresse verfügbar ist http://www.ligowave.com/linkcalc
Die LigoDLB 5-20ac ist zur Montage an einer Wand, an einem Mast oder einer Wandhalterung vorgesehen. Entsprechendes Montagezubehör ist im Lieferumfang enthalten.
Technische Daten:
| Hersteller / Modell: |
LigoWave / LigoDLB 5-20ac |
| Freqnezband: |
5.1-5.9 GHz |
| Unterstützte WLAN Standards: |
IEEE 802.11a/n/ac, iPoll |
| Operation Modi: |
Access point (auto WDS), access point (iPoll 3), station (WDS, iPoll 3), station (ARP NAT) |
| Erweiterte Funktionen: |
ATPC (automatic transmit power control), DFS 3, auto-channel, auto-modulation, WMM |
| Sicherheit: |
WPA/WPA2 Personal, WPA/WPA2 Enterprise, WACL, User isolation, UAM (web portal authentication) |
| TX Power: |
max. 30dBm |
| RX Sensitivity: |
min. -95dBm |
| TCP/IP Datendurchsatz: |
500 MBit |
| Radio mode: |
MIMO 2x2 |
| Channel Size: |
5, 10, 20, 40, 80 MHz |
| Modulation Scheme: |
802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
802.11 ac: OFDM (256-QAM, 64-QAM, 16-QAM, QPSK, BPSK |
| Fehler Korrektur: |
FEC, LDPC |
| Ethernet Interface: |
1 x 10/100/1000 BASE-TX (CAT5, RJ-45) |
| Networking Modes: |
Router, Bridge |
| Networking: |
NAT, static routing, firewall, port forwarding, VLAN, traffic shaping |
| WAN Modes: |
Static IP, DHCP client, PPPoE client |
| Antenne: |
Integrierte Richtantenne |
| Leistungsgewinn: |
20dBi |
| Polarisation: |
Dual linear |
| Cross-pol Isolation: |
27dBi |
| VSWR: |
max. 1.8:1 |
| H-pol Öffnungwinkel (6 dB): |
16° |
| V-pol Öffnungwinkel (6 dB): |
16° |
| Steingungswinkel: |
16° |
| max. Leistungsverbrauch: |
10 Watt |
| Stromversorgung: |
12-24V passive PoE |
| Anwendungsgebiet: |
Innen- und Außenbereich |
| IP Schutzklasse: |
IP66 |
| Abmessungen: |
216 mm x 184 mm x 80 mm |
| Gewicht: |
0.413 kg |
| Betriebstemperatur: |
-40°C to +65°C |
| Luftfeuchtigkeit: |
0% to 90% (nicht kondensierend) |
Lieferumfang:
| 1 x LigoWave LigoDLB 5-20ac |
| 1 x 24V Passiv PoE Injector |
| 1 x Montagezubehör |
