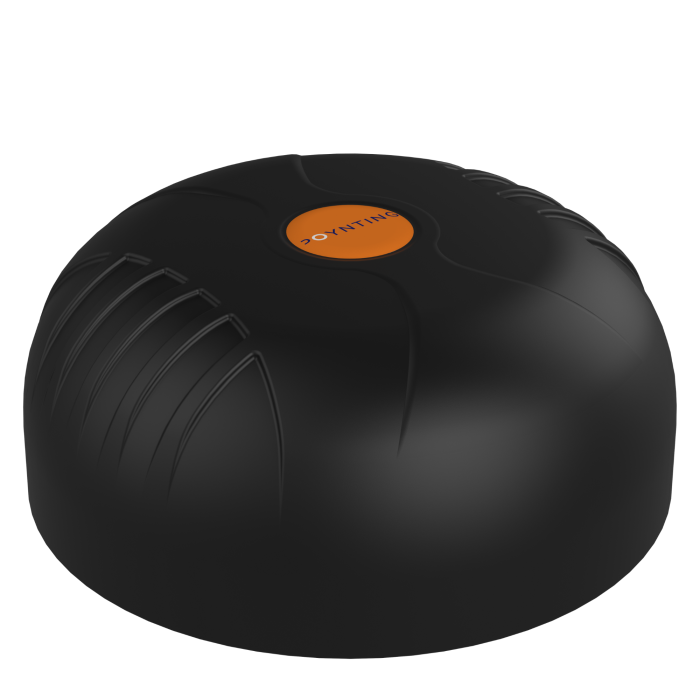

Die MIMO-4-19 Antenne von Poynting ist eine Hochleistungs-Antenne für den Einsatz in IoT/M2M, Smart Meter, Smart Utilities, Transportwesen, Schifffahrt und Landwirtschaft / Farming Umgebungen. Die MIMO-4-19 besteht aus einem 9-in-1 Antennensystem in einem einzigen Gehäuse und verfügt über 4X4 MIMO LTE / 5G, 4X4 MIMO WLAN (Dualband) und einem GPS/GLONASS Antennenelemente.
Die 4x4 MIMO-Antennen (für LTE und 5G ) decken den Frequenzbereich von 698 MHz bis 6000 MHz ab. Dies schließt die gängigen internationalen LTE- und 5G-Frequenzbänder ein. Die Antenne bietet 4x4 MIMO Dual-Band WLAN Antennen, die gleichzeitig das 2.4 GHz sowie das 5 GHz-Band abdecken und 802.11n und 802.11ac/ax beherrschen. Die neunte Antenne ist ein hochleistungsfähiges aktives GPS/GLONASS-System, das bei Temperaturen von bis zu -40ºC arbeitet.
Mitgelieferte Montagesysteme
- 3M Klebepad
- Zapfenhalterung / Kunststoffgewinde mit Kontermutter
- Halterung zur Wand- oder Mastmontage
Nutzungsbereiche
- Private Fahrzeuge, Camper, Wohnwagen, Wohnmobile
- Transportfahrzeuge (Busse, Versorgungsbetriebe, öffentliche Sicherheit)
- Landwirtschaftliche Maschinen
- kleine Boote, Yachten in Küstennähe oder Binnengewässern
- Intelligente Strom-, Gas- und Wasserzähler
- Klimatisierung, Zugangskontrolle, Sicherheit, Bewässerung
- Industrielle Fabrikautomatisierung, Robotermaschinen und andere M2M Systeme
- Kommunikation zu Bergbaufahrzeugen und -maschinen, Telemetrie und Automatisierung (M2M & IoT)
- Lager & Logistiksysteme
- Digitale Schilder
Anschlusskabel
- 4 x 2m Antennenkabel mit SMA Stecker (LTE, 5G)
- 4 x 2m Antennenkabel mit RP-SMA Stecker (WLAN)
- 1 x 2m Antennenkabel mit SMA Stecker (GPS)
Technische Daten:
| Hersteller / Modell: |
Poynting / A-MIMO-0004-V1-19-B |
| Antennentyp: |
Rundstrahlantenne |
| Frequenzbereich 5G / LTE: |
698 - 960 MHz, 1427 -1517 MHz, 1710 - 2700 MHz, 3400 - 3200 MHz, 5000 - 6000 MHz |
| Leistungsgewinn 5G / LTE: |
max. 6dBi |
| Frequenzbereich WLAN: |
2400-2500 MHz, 5000-7200 MHz |
| Leistungsgewinn WLAN: |
max. 6.5dBi |
| Frequenzbereich GPS: |
1575.42 - 1600 MHz |
| Leistungsgewinn GPS: |
21 +-2 dB |
| Kabel / Anschluss: |
4 x 2m Kabel / SMA Stecker (LTE)
4 x 2m Kabel / RP-SMA Stecker (WLAN)
1 x 2m Kabel / SMA Stecker (GPS) |
| Impedanz: |
50 Ohm |
| Anwendungsgebiet: |
Innen- und Außenbereich |
| IP-Schutzklasse: |
IP 69K (Kabelausgang ausgenommen) |
| Betriebstemperatur: |
-40° bis 80° C |
| Luftfeuchtigkeit: |
bis zu 95% |
| Abmessungen: |
Ø160 mm x 65 mm |
| Gehäusefarbe: |
Schwarz |
Lieferumfang:
| 1 x Poynting MIMO-4-19 Antenne, Schwarz inkl. Anschlusskabel |
| 1 x Set bestehend aus drei Montagesystemen |
