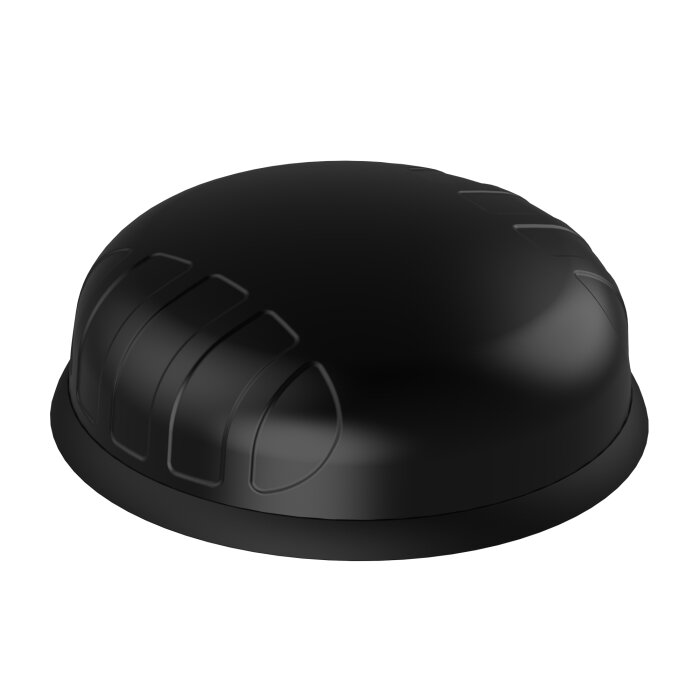

Die PUCK-7 v2 Antenne von Poynting (A-PUCK-0007-V2-01) ist eine Antenne mit kleinem Profil für den Einsatz in IoT/M2M, Smart Meter, Smart Utilities, Transportwesen, Schifffahrt und Landwirtschaft / Farming Umgebungen. Die PUCK-7 besteht aus einem 4-in-1 Antennensystem in einem einzigen Gehäuse und verfügt über 2X2 MIMO LTE / 5G sowie 2X2 MIMO WLAN (Dualband 2,4 GHz & 5 GHz) Antennenelemente
Die Antenne bietet zwei separate Dual-Band WLAN Antennen, die gleichzeitig das 2.4 GHz sowie das 5 GHz-Band abdecken und 802.11n und 802.11ac/ax mit 2x2 MIMO beherrschen. Die 2x2 MIMO 2G/3G/4G/5G Antennen decken den Frequenzbereich von 698 MHz bis 3800 MHz ab, dies beinhaltet die gängigsten internationalen LTE und 5G Bänder.
Die PUCK übertrifft die Leistung vieler Konkurrenten, weil bei dieser Hochleistungsantenne auf das Design geachtet wurde. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine ausgezeichnete Balance zwischen Rundstrahlverhalten, Diversität der Muster und guten Strahlungseigenschaften in der gewünschten Höhe, was bei einer so kleinen Antenne oft übersehen wird.
Trotz ihrer geringen Größe bietet diese Antenne eine hervorragende Leistung, insbesondere in den höheren Frequenzbändern, wo die Leistung für den LTE-Durchsatz und die Verbindungsstabilität entscheidend ist.
Mitgelieferte Montagesysteme
- Magnethalterung
- 3M Klebepad
- Zapfenhalterung / Kunststoffgewinde mit Kontermutter
- Halterung zur Wand- oder Mastmontage
Nutzungsbereiche
- Private Fahrzeuge, Camper, Wohnwagen, Wohnmobile
- Transportfahrzeuge (Busse, Versorgungsbetriebe, öffentliche Sicherheit)
- Landwirtschaftliche Maschinen
- kleine Boote, Yachten in Küstennähe oder Binnengewässern
- Intelligente Strom-, Gas- und Wasserzähler
- Klimatisierung, Zugangskontrolle, Sicherheit, Bewässerung
- Industrielle Fabrikautomatisierung, Robotermaschinen und andere M2M Systeme
- Kommunikation zu Bergbaufahrzeugen und -maschinen, Telemetrie und Automatisierung (M2M & IoT)
- Lager & Logistiksysteme
- Digitale Schilder
Anschlusskabel
- 2 x 5G /LTE mit SMA Stecker
- 2 x WLAN mit RP-SMA Stecker
Technische Daten:
| Hersteller / Modell: |
Poynting / A-PUCK-0007-V2-01 |
| Antennentyp: |
Rundstrahlantenne |
| Frequenzbereich 5G / LTE: |
698 - 960 MHz, 1700 - 2700 MHz, 3200 - 3800 MHz |
| Leistungsgewinn 5G / LTE: |
6dBi |
| Frequenzbereich WLAN: |
2400-2500 MHz, 5000-6000 MHz |
| Leistungsgewinn WLAN: |
7.5dBi |
| Kabel / Anschluss: |
2 x 2m Kabel / SMA Stecker (LTE)
2 x 2m Kabel / RP-SMA Stecker (WLAN) |
| Impedanz: |
50 Ohm |
| Anwendungsgebiet: |
Innen- und Außenbereich |
| IP-Schutzklasse: |
IP 68 (Kabelausgang ausgenommen) |
| Betriebstemperatur: |
-40° bis 80° C |
| Luftfeuchtigkeit: |
bis zu 95% |
| Abmessungen: |
Ø99,3 mm x 36 mm |
| Gehäusefarbe: |
Schwarz |
Lieferumfang:
| 1 x Poynting A-PUCK-0007-V2-01 Antenne, Schwarz |
